Junta de malla de alambre tejido





Ofrecemos juntas de malla de alambre tejido, que son un tipo de junta EMC utilizada para blindaje EMI y RFI. Está fabricado utilizando materias primas de la mejor calidad y tecnología avanzada. La junta de malla de alambre viene en muchas formas diferentes para adaptarse a diferentes aplicaciones. Puede ser redondo, rectangular, doble redondo, redondo con cola, etc.





Número de pieza	Diámetroφ	Número de pieza	Diámetroφ
S-C-2424-B-0	φ2,4 mm+0.5/-0.0mm	S-C-7979-B-0	φ7,9 mm+0.8/-0.0mm
S-C-3232-B-0	φ 3,2 mm+0.5/-0.0mm	S-C-9595-B-0	φ9,5 mm+0.8/-0.0mm
S-C-4040-B-0	φ4.0mm+0.5/-0.0mm	S-C-1313-B-0	φ12,7 mm+0.8/-0.0mm
S-C-4848-B-0	φ4,8 mm+0.8/-0.0mm	S-C-1515-B-0	φ15,9 mm+1.0/-0.0mm
S-C-6464-B-0	φ6,4 mm+0.8/-0.0mm	S-C-2525-B-0	φ25,4 mm+1.0/-0.0mm

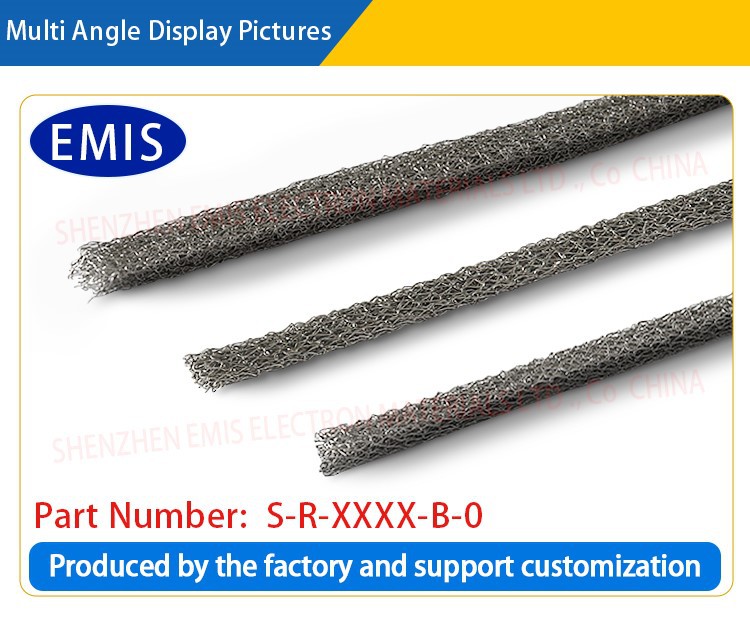

Número de pieza	Ancho	alto	Número de pieza	Ancho	alto
S-R-1616-B-0	1.6+0.3/-0mm	1.6+0.3/-0mm	S-R-7932-B-0	7.{1}.8/{3}.{4}mm	3.2+0.5/-0mm
S-R-3216-B-0	3.2+0.3/-0mm	1.6+0.3/-0mm	S-R-9532-B-0	9.{1}8/{3}.{4}mm	3.2+0.5/-0mm
S-R-4816-B-0	4.{1}.4/{3}mm	1.6+0.3/-0mm	S-R-1332-B-0	12.{1}.8/{3}.{4}mm	3.{1}.5/{3}mm
S-R-7916-B-0	7.{1}.8/{3}.{4}mm	1.6+0.3/-0mm	S-R-1932-B-0	19.1+1.0/-0.0mm	3.{1}.5/{3}mm
S-R-9516-B-0	9.{1}.8/{3}.{4}mm	1.6+0.3/-0mm	S-R-2532-B-0	25.4+1.0/-0.0mm	3.{1}.5/{3}mm
S-R-1316-B-0	12.{1}.8/{3}.{4}mm	1.6+0.3/-0mm	S-R-4848-B-0	4.8+0.8/-0.0mm	4.8+0.8/-0.0mm
S-R-2424-B-0	2.{1}.5/{3}.{4}mm	2.{1}.5/{3}.{4}mm	S-R-6448-B-0	6.4+0.8/-0.0mm	4.8+0.8/-0.0mm
S-R-3224-B-0	3.2+0.5/-0.0mm	2.{1}.5/{3}.{4}mm	S-R-2532-B-0	7.{1}.8/{3}.{4}mm	4.8+0.8/-0.0mm
S-R-4824-B-0	4.8+0.8/-0.0mm	2.{1}.5/{3}.{4}mm	S-R-6464-B-0	6.4+0.8/-0.0mm	6.4+0.8/-0.0mm
S-R-6424-B-0	4.8+0.8/-0.0mm	2.{1}.5/{3}.{4}mm	S-R-7964-B-0	7.{1}.8/{3}.{4}mm	6.4+0.8/-0.0mm
S-R-9524-B-0	9.{1}.8/{3}.{4}mm	2.4+0.5/-0.0mm	S-R-9564-B-0	9.{1}.8/{3}.{4}mm	6.4+0.8/-0.0mm
S-R-9516-B-0	9.{1}.8/{3}.{4}mm	1.6+0.3/-0mm	S-R-1364-B-0	12.{1}.8/{3}.{4}mm	6.4+0.8/-0.0mm
S-R-9516-B-0	9.{1}.8/{3}.{4}mm	1.6+0.3/-0mm	S-R-9595-B-0	9.{1}.8/{3}.{4}mm	9.{1}.8/{3}.{4}mm



Número de pieza	Ancho	alto	Número de pieza	W	H
SB-4113-MD-0	12.{1}.6/{3}.{4}mm	4.{1}.5/{3}.{4}mm	SB-1988-MD-0	19.1+1.6/-0.0mm	8.8+0.8/-0.0mm
SB-1941-MD-0	19.1+1.6/-0.0mm	4.{1}.5/{3}.{4}mm	SB-2588-MD-0	25.4+1.6/-0.0mm	8.8+0.8/-0.0mm
SB-1657-MD-0	{{0}}.6/-0.0 mm	5.7+0.8/-0.0mm	SB-1910-MD-0	19.1+1.6/-0.0mm	10.4+12/-0.0mm
SB-1957-MD-0	{{0}}.6/-0.0 mm	5.7+0.8/-0.0mm	SB-2810-MD-0	28.5+2.0/-0.0mm	10.4+1.2/-0.0mm
SB-1972-MD-0	19.1+1.6/-0.0mm	7.{1}.8/{3}.{4}mm	SB-2513-MD-0	25.4+1.6/-0.0mm	13.{1}.6/{3}.{4}mm
SB-2572-MD-0	{{0}}.6/-0.0 mm	7.2+0.8/-0.0mm	SB-3113-MD-0	31.2+2.0/-0.0mm	13.{1}.6/{3}.{4}mm



Nota:

1. Material del alambre trenzado: cobre berilio, alambre monel, alambre de cobre estañado, alambre de acero revestido de cobre estañado, alambre de hierro revestido de cobre estañado, alambre de acero inoxidable, etc.;

2. La superficie del alambre trenzado puede ser de color natural; estañado; niquelado; plateado; chapado en oro, etc.;

3. Para materiales especiales y formas estructurales no estándar, se admite la personalización. Por favor contacte a nuestro gerente de ventas.

Número breve del producto de alambre trenzado: TS-AABB-MD-P

Observaciones:

T representa el tipo:

T es B: alambre trenzado de metal de cobre y berilio; T es S: malla de alambre de metal macizo; T es C: malla metálica con núcleo; T es S: malla metálica sellada;

T es W: cinturón de malla de alambre metálico;

S representa la forma:

S es C: redondo; S es R:cuadrado; S es forma D:D; S tiene forma P:P; S tiene forma B:B;

AABB: tamaño de la estructura del producto.

M representa el material: M es B:cobre berilio; M es S: alambre de acero inoxidable; M es M: alambre de monel; M es D: alambre de cobre fosforado estañado; M es F: alambre de acero revestido de cobre estañado;

D representa el material del núcleo interno: D es 0:ninguno; D es N:caucho de cloropreno; D es S: caucho de silicona; D es P: esponja de poliuretano;

P representa la apariencia:0:color natural; P es S: cobre-berilio estañado; P es N: cobre-berilio recubierto de níquel; P es Z: cobre berilio recubierto de zinc.





Introducir

La junta de malla de alambre tejida es una junta compuesta hecha de malla de alambre tejida y material elástico. En comparación con la junta de malla de alambre tejida, el alambre metálico de la junta de malla de alambre tejido se teje mediante una tecnología de tejido especial, que tiene diferentes características estructurales y ventajas de rendimiento. Se usa ampliamente en industrias que requieren un alto sellado, un fuerte efecto de blindaje electromagnético o función conductora, proporcionando un excelente sellado, absorción de impactos y rendimiento antiinterferente.

Características:

Blindaje electromagnético: resiste eficazmente las interferencias electromagnéticas externas (EMI) y las interferencias de radiofrecuencia (RFI), protegiendo el funcionamiento normal de equipos sensibles.

Rendimiento de sellado: los materiales elastoméricos proporcionan un efecto de sellado confiable para evitar fugas de líquido, gas o partículas.

Conductividad: la malla de alambre metálico garantiza una buena conductividad y protege los equipos electrónicos de daños estáticos.

Antivibración y absorción de impactos: reduce eficazmente el daño de la vibración al equipo y extiende la vida útil del equipo.

Resistencia a altas temperaturas y corrosión: utilizando acero inoxidable y otros materiales resistentes a altas temperaturas, puede funcionar de manera estable y a largo plazo en condiciones extremas.

Proceso de fabricación

1. Selección y tratamiento de alambre metálico.

En primer lugar, seleccione materiales de alambre metálico adecuados. Los materiales comunes incluyen acero inoxidable, cobre, cobre berilio, níquel y otros metales, que tienen excelente conductividad, resistencia a altas temperaturas y resistencia a la corrosión. El diámetro, la resistencia, la conductividad y otras propiedades del alambre metálico deben determinarse de acuerdo con los requisitos funcionales de la junta final.

Tratamiento de la superficie: para mejorar la resistencia a la corrosión y la durabilidad del alambre de metal, la superficie del alambre de metal generalmente se trata (como niquelado, cromado, pasivado, etc.) para garantizar su estabilidad en el uso a largo plazo.

2. Tejido y tejido de alambre metálico.

El alambre de metal se entrelaza formando una malla mediante un proceso de tejido. El tejido es más apretado y estructuralmente más estable que los procesos de tejido tradicionales, lo que puede mejorar la resistencia y durabilidad generales de la malla de alambre metálico. Los métodos de tejido de malla metálica tejida generalmente incluyen tejido tafetán y tejido de sarga, etc., y el método de tejido apropiado se selecciona de acuerdo con los requisitos de aplicación específicos del producto.

Proceso de tejido: en la máquina de tejer, el alambre metálico se entrelaza en una malla a través de las agujas y los marcos de hilo de la máquina de tejer para formar una estructura de malla de diferentes especificaciones. La malla de alambre metálico tejida generalmente tiene buena resistencia a la tracción y al desgarro, y es adecuada para ambientes con alta presión o alta temperatura.

Prensado a alta temperatura: la malla de alambre se combina con el material elastómero mediante calentamiento y presión a alta temperatura para garantizar que los dos estén firmemente unidos para formar una estructura compuesta.

Proceso de unión: También puede utilizar pegamento fuerte o adhesivos especiales para conectar la malla de alambre con el material elastómero para garantizar su estabilidad y efecto de sellado a largo plazo.

3. Tratamiento de vulcanización o curado.

Para materiales elastómeros de caucho, generalmente se requiere un tratamiento de vulcanización. El proceso de vulcanización entrecruza las cadenas moleculares del caucho mediante calentamiento y reacciones químicas, mejorando la elasticidad y la resistencia a altas temperaturas y al desgaste.

Curado: El tratamiento de vulcanización u otros procesos de curado hacen que el elastómero tenga un buen sellado, resistencia a la presión y al calor, y mejoran el rendimiento integral de la junta.

4. Cortar y formar

Corte la junta de malla de alambre tejida que se ha combinado en el tamaño y la forma requeridos. Este paso generalmente requiere el uso de herramientas de corte de precisión para garantizar que el tamaño del producto sea exacto, los bordes sean lisos y pueda cumplir con los requisitos de instalación de diferentes equipos.

Corte de precisión: utilice corte por láser o corte por molde para garantizar la calidad de corte de cada junta y evitar daños a la malla de alambre o elastómero durante el proceso de corte.



Áreas de aplicación

Equipo electrónico: se utiliza para blindaje electromagnético y protección contra descargas electrostáticas para garantizar que el equipo esté protegido contra interferencias externas.

Industria automotriz: se utiliza en equipos electrónicos a bordo para evitar interferencias electromagnéticas y brindar protección de sellado.

Aeroespacial: proporcione blindaje electromagnético y protección de sellado para equipos aeroespaciales de alta precisión para garantizar su confiabilidad en entornos hostiles.

Equipos industriales: se utilizan para sellar y proteger diversas máquinas y equipos para evitar fugas de líquido y mejorar el rendimiento antivibración.

Industria energética: proporcione blindaje electromagnético eficaz y protección de conexión a tierra para equipos eléctricos para garantizar un funcionamiento estable del equipo.

Nuestras ventajas:

Somos una empresa innovadora que se especializa en la investigación y el desarrollo, la producción y la venta de juntas de malla de alambre tejido, comprometidas a brindar soluciones de sellado, blindaje, conductividad y a prueba de golpes de alta calidad a clientes de todo el mundo. La empresa cuenta con procesos de producción avanzados y acumulación técnica, y es capaz de ofrecer productos y servicios personalizados para clientes en diferentes campos.

En nuestra fábrica entendemos que diferentes aplicaciones pueden tener requisitos únicos. Es por eso que nuestras juntas de malla de alambre tejido son totalmente personalizables y modificables. Ofrecemos una variedad de opciones, que incluyen varios tamaños, formas, espesores y métodos de instalación, lo que permite a nuestros clientes encontrar la solución perfecta para satisfacer sus necesidades específicas de blindaje EMI. Nuestro equipo de expertos trabaja en estrecha colaboración con los clientes para comprender sus necesidades y proporcionar juntas personalizadas que se adapten perfectamente a sus aplicaciones.

Contáctenos:

Ya sea que necesite juntas de malla de alambre tejidas personalizadas o tenga preguntas durante el proceso de selección de productos, le brindaremos de todo corazón soporte técnico profesional y servicio posventa. No dude en contactarnos para obtener información más detallada sobre nuestros productos y servicios.



Calificación del producto



Proceso de fabricación de juntas de malla metálica tejida

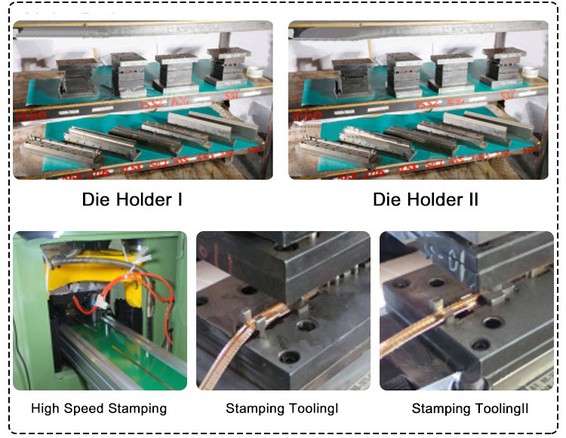

Capacidad de diseño y fabricación de herramientas.

Equipos principales:

Molinillo de precisión: 4 juegos;

Fresadora: 3 juegos;

Perforadora: 3 juegos;

Corte de electrodo de alambre: 2 juegos;

Los constructores de molinos: 1 juego;

Más: 5 juegos



Parámetro característico de la materia prima BeCu

Componente químico

Ser-----------1.8%-2.%(serie con alto contenido de berilio)

Cobalto + Níquel--------- 0.20% (al menos)

Cobalto +Níquel + Hierro------ 0.60% (como máximo)

Cobre-------el resto



Propiedad física

Conductividad eléctrica (IACS)---22-25%

Módulo de elasticidad (psi) --- 18.5*10⁶

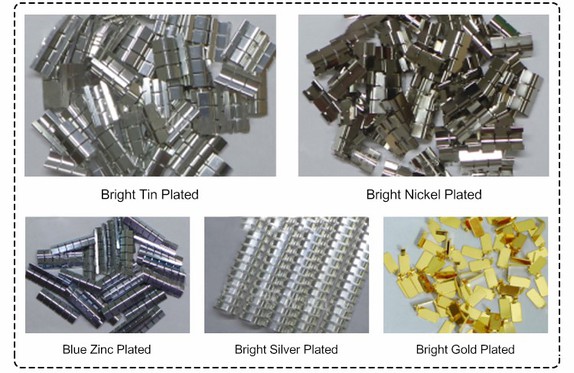

Galvanoplastia en la superficie de producción de Cobre Berilio

Imágenes de apariencia común de productos de galvanoplastia.



Entrega, envío y servicio.

Capacidad de entrega rápida

1. Plazo de entrega normal a granel: menos de 3 días;

2.Tiempo máximo para productos especiales: inferior a 7 días.

3. Plazo de entrega normal de muestra gratuita: menos de 2 días.

4. Plazo de entrega para productos especiales: inferior a 7 días.

5.Tiempo de finalización de la producción manual de muestras: menos de 7 días





Preguntas frecuentes

P1: ¿Qué es una junta de malla de alambre tejida?

A1: Una junta de malla de alambre tejido es una junta hecha de una malla metálica y un material elastómero. Combina la alta resistencia de la malla metálica y el sellado del material elastómero, y tiene múltiples funciones como blindaje electromagnético, sellado, conductividad y a prueba de golpes. Es ampliamente utilizado en electrónica, automóviles, aeroespacial y otros campos.



P2: ¿Es complicado el proceso de producción de la junta de malla de alambre?

A2 El proceso de producción de la junta de malla de alambre tejido es relativamente complicado y debe pasar por los siguientes pasos: selección y procesamiento de alambre metálico, tejido y tejido, moldeado de material elastómero, combinación de malla de alambre y elastómero, vulcanización o curado. corte de precisión, inspección y pruebas de calidad, etc. Cada eslabón requiere un control fino para garantizar la superioridad del rendimiento del producto.



P3: ¿Cuál es la diferencia entre las juntas de malla de alambre tejido y otros tipos de juntas?

A3 En comparación con las juntas de caucho y las juntas metálicas tradicionales, las juntas de malla de alambre tejido tienen las siguientes características importantes:

Función de blindaje electromagnético más fuerte: puede prevenir eficazmente interferencias electromagnéticas y es adecuado para ocasiones que requieren una alta compatibilidad electromagnética.

Mejor rendimiento de sellado: gracias al compuesto de elastómero y malla de alambre, proporciona un efecto de sellado más fuerte.

Resistencia a entornos extremos: adáptese a entornos de trabajo hostiles, como altas temperaturas y altas presiones, y mantenga un buen rendimiento.

Excelente resistencia a los impactos: la combinación de materiales elastómeros hace que las juntas de malla de alambre tejido tengan una fuerte resistencia a los impactos y funciones de absorción de impactos.



P4: ¿Elija la junta de malla de alambre tejida adecuada?

A4 Al elegir una junta de malla de alambre tejido, debe considerar los siguientes factores:

Entorno de aplicación: como temperatura, presión, corrosividad, vibración, etc.

Requisitos de blindaje electromagnético: si necesita evitar interferencias electromagnéticas, elija una junta de malla de alambre con buen rendimiento de blindaje electromagnético.

Requisitos de sellado: Elegir el material adecuado según el tipo de medio a sellar (gas, líquido, etc.).

Durabilidad y vida útil: Elija un material muy duradero adecuado para un uso prolongado.



P5: ¿Cuáles son los materiales comunes para las juntas de malla de alambre?

A5: Los materiales incluyen:

Acero inoxidable: Tiene una excelente resistencia a la corrosión y a las altas temperaturas, y se utiliza a menudo en aplicaciones que requieren alta durabilidad.

Cobre berilio: tiene buena conductividad eléctrica y es adecuado para aplicaciones de blindaje electromagnético.

Aleación de níquel: tiene resistencia a altas temperaturas y resistencia a la corrosión, adecuada para entornos de trabajo extremos.

Cobre: ​​tiene buena conductividad eléctrica y es adecuado para blindaje y protección en equipos eléctricos.



P6: ¿Se pueden personalizar las juntas de malla de alambre tejido según las necesidades del cliente?

R6: Sí, las juntas de malla de alambre tejido se pueden personalizar según las necesidades específicas de los clientes. Esto incluye personalizar la apertura de la malla de alambre, el material del alambre, el tipo de elastómero, el tamaño y la forma de la junta, etc. De acuerdo con los diferentes requisitos de la aplicación, podemos ofrecer a los clientes soluciones hechas a medida.



P7: ¿Cómo mantener y cuidar las juntas de malla de alambre tejido?

A7: Inspección periódica: verifique periódicamente la integridad de la junta para garantizar que no haya daños, desgaste o envejecimiento.

Limpieza: Evite el uso de disolventes químicos demasiado fuertes al limpiar para evitar dañar el material. Se recomienda limpiar con un detergente neutro y un paño suave.

Reemplazo: Si la junta está en un ambiente extremo durante mucho tiempo, reemplácela periódicamente para garantizar el rendimiento del equipo.
