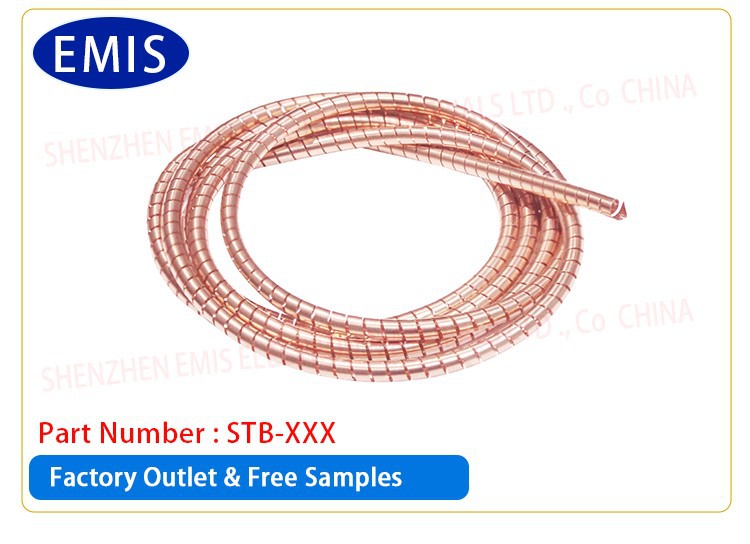

Junta de tubo espiral blindada

La junta del tubo en espiral de protección está hecha de cobre berilio estañado altamente elástico, cobre berilio niquelado, acero inoxidable y otros materiales. Esta estructura única le confiere un excelente efecto de protección contra ondas electromagnéticas. Puede bloquear eficazmente la interferencia de ondas electromagnéticas externas y garantizar el funcionamiento normal del equipo en un entorno electromagnético complejo.

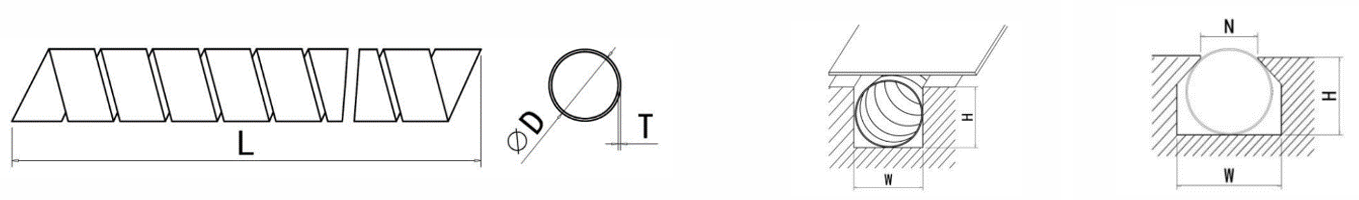

Diagrama de referencia del tamaño de la tubería en espiral I. Instalado en la ranura de junta tórica estándar II. Instalar en ranura de cola de milano

Podemos personalizar el ancho, el grosor y el diámetro exterior de las materias primas de cobre berilio/acero inoxidable según sus necesidades. Esta junta de sellado se instala en una ranura. El método de instalación específico se muestra en la figura. Las especificaciones estándar del producto se muestran en la tabla de parámetros del tubo espiral de cobre-berilio:

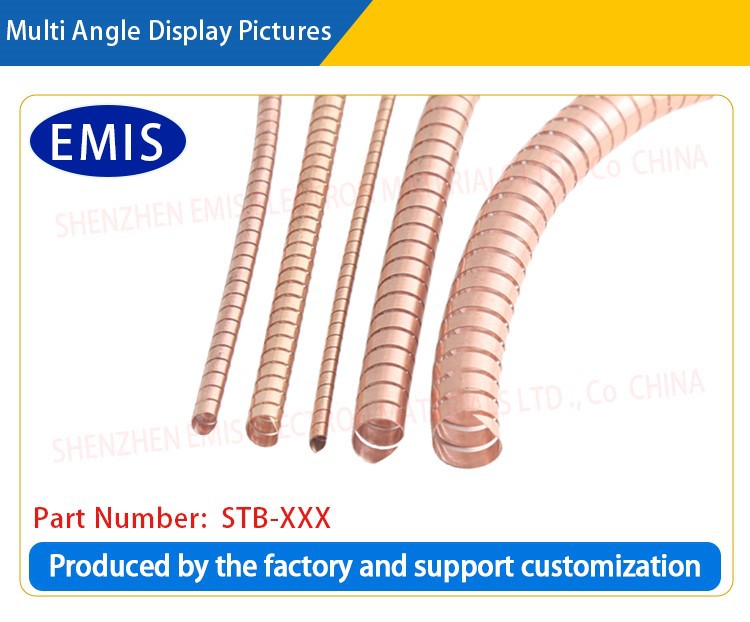

También podemos utilizar acero inoxidable para fabricar tubos espirales. Número de pieza como se muestra a continuación.

1. Clasificación de productos

Las juntas de protección de tubos en espiral se dividen en juntas de tubos en espiral de cobre-berilio y juntas de protección de tubos en espiral de acero inoxidable según los diferentes materiales.

Los tubos espirales de cobre berilio son almohadillas de blindaje electromagnético de alto rendimiento. Fabricados con material de cobre berilio de alta calidad, tienen una excelente elasticidad y resistencia a la deformación por compresión permanente.

Pueden recuperar rápidamente su forma original después de ser comprimidos por una fuerza externa y pueden adaptarse a espacios de diferentes formas y tamaños para garantizar un buen contacto y efectos de protección; la superficie del tubo en espiral está estañada o niquelada para mejorar aún más su conductividad y rendimiento de blindaje, y las almohadillas con bordes recubiertos tienen una fuerte

Resistencia a la corrosión electroquímica en ambientes húmedos y con niebla salina.

Las juntas protectoras de tubos en espiral de acero inoxidable son tiras protectoras de tubos en espiral hechas de acero inoxidable.

Los tubos en espiral de acero inoxidable tienen una excelente elasticidad y resistencia a la compresión y pueden lograr importantes funciones de soporte y retracción. Se pueden instalar sobre placas de cualquier espesor sin soporte adicional. Además, los tubos en espiral de acero inoxidable también pueden proporcionar un excelente rendimiento de blindaje para proteger los equipos electrónicos de interferencias electromagnéticas.

Introducir

La junta de tubo en espiral blindada está hecha de cobre berilio estañado altamente elástico, cobre berilio niquelado, acero inoxidable y otros materiales. Esta estructura única le confiere un excelente efecto de protección contra ondas electromagnéticas. Puede bloquear eficazmente la interferencia de ondas electromagnéticas externas y garantizar el funcionamiento normal del equipo en un entorno electromagnético complejo. Ya sean ondas electromagnéticas de alta o baja frecuencia, puede protegerlas de manera eficiente, proporcionando una protección confiable para equipos que requieren un alto rendimiento de protección contra ondas electromagnéticas.

Funciones principales de las juntas de tubo espiral blindadas.

Blindaje electromagnético: La función más importante es el blindaje electromagnético. A través de la estructura del tubo en espiral de metal, puede aislar eficazmente la interferencia electromagnética interna o externa, proteger los equipos electrónicos de la interferencia de la radiación electromagnética y garantizar el funcionamiento normal del equipo.

Reducir las fugas de radiación electromagnética: cuando se utiliza en un sistema de tuberías para transmitir señales o corrientes, la junta de tubo en espiral blindada puede evitar la fuga de radiación electromagnética de señales o corrientes, evitando interferencias con el entorno o el equipo circundante.

Mejorar la compatibilidad electromagnética (EMC): se aplica a equipos industriales, equipos de comunicación, equipos médicos y otros campos para garantizar que el equipo cumpla con los estándares EMC (compatibilidad electromagnética) y cumpla con las normas legales y de seguridad.

Protección estructural y durabilidad: las juntas de tuberías en espiral también pueden proporcionar protección física para evitar que el equipo se dañe por fricción, colisión u otros daños físicos, y mejorar la durabilidad de las tuberías o equipos.

Estructura y materiales de juntas de tuberías en espiral blindadas.

La estructura de las juntas de tubería en espiral blindadas suele incluir dos partes:

Capa de malla de alambre: La malla de alambre está tejida a partir de metales altamente conductores (como acero inoxidable, cobre, aluminio, etc.) y es responsable de proporcionar blindaje electromagnético. La estanqueidad y el material de la malla metálica determinan su eficacia de blindaje.

Elastómero o capa protectora: Las superficies interior y exterior del tubo en espiral generalmente tienen una capa de elastómero (como caucho, silicona, etc.) o capa protectora, que desempeña principalmente un papel en la impermeabilización, la resistencia a la corrosión y la resistencia a los golpes. Los materiales elastómeros también pueden proporcionar un cierto efecto amortiguador y aumentar la durabilidad de la junta.

Las juntas de tubo en espiral blindadas son juntas de blindaje electromagnético de alto rendimiento. Este material de junta de protección es un material de protección ideal para proyectos militares y aeroespaciales, así como para algunos equipos electrónicos civiles que requieren protección y sellado eficientes, y puede usarse ampliamente en problemas de protección que otras juntas no pueden resolver. La eficacia de protección de esta junta de sellado es de 86dB a 165 dB.

Los tubos en espiral de acero inoxidable también son juntas de protección electromagnética de alto rendimiento. Este producto es muy adecuado para aplicaciones civiles y cumple con la Directiva Europea 83528. Estas juntas pueden proporcionar una calidad de blindaje de más de 95 dB a 1 GHz.

Nuestra empresa ofrece servicios profesionales de personalización de juntas de tubo en espiral de blindaje, con el objetivo de brindar a los clientes de diferentes industrias soluciones eficientes de protección y blindaje electromagnético. A través de servicios de personalización, podemos diseñar y fabricar juntas protectoras para tubos en espiral que satisfagan sus entornos de aplicación especiales de acuerdo con las necesidades específicas de los clientes, garantizando que el rendimiento, el tamaño y la aplicabilidad de los productos coincidan perfectamente para ayudar a los clientes a lidiar con interferencias electromagnéticas complejas ( EMI) problemas.

Campos de aplicación

Equipos electrónicos: en comunicaciones, medicina, electrónica de consumo y otros equipos, las juntas de tubo en espiral blindadas se utilizan ampliamente para proteger componentes sensibles de interferencias electromagnéticas.

Industria automotriz: en los sistemas electrónicos montados en vehículos, las juntas de tubo en espiral blindadas se utilizan a menudo para proteger sensores, cables y conectores para evitar que las interferencias electromagnéticas afecten el sistema de control electrónico del automóvil, especialmente el funcionamiento normal de la conducción autónoma y los sistemas inteligentes.

Aeroespacial: en entornos de alta demanda, como naves espaciales y comunicaciones por satélite, se pueden utilizar juntas de tubo en espiral blindadas para blindaje electromagnético de cables, tuberías, instrumentos y equipos para garantizar la confiabilidad de los equipos y la estabilidad de las comunicaciones.

Aplicaciones industriales: en control industrial, equipos de generación de energía, transformadores y otros equipos, se pueden usar juntas de tubo en espiral blindadas para reducir la interferencia electromagnética entre equipos y mejorar la estabilidad de los sistemas eléctricos.

Equipos militares y de seguridad: en equipos de comunicaciones militares, sistemas de radar, comunicaciones por satélite y otros campos, se utilizan juntas de tubo en espiral blindadas para mejorar la capacidad antiinterferente de los equipos y garantizar la transmisión segura de señales importantes.

Ventajas de rendimiento

Las juntas de tubo en espiral blindadas tienen excelentes propiedades de conductividad y protección;

Las juntas de tubo en espiral blindadas tienen una excelente resistencia a la corrosión después de la galvanoplastia; Las propiedades materiales de los tubos espirales de cobre-berilio pueden lograr mejores capacidades de transferencia de calor y enfriamiento;

Las juntas de tubo en espiral blindadas pueden proporcionar alta elasticidad y baja relajación según el rendimiento del resorte; Los tubos en espiral de acero inoxidable tienen una excelente resistencia a la corrosión y al desgaste, y su vida útil es larga, lo que reduce los costos de mantenimiento y reemplazo;

Los tubos en espiral de acero inoxidable aún pueden mantener buenas propiedades mecánicas en ambientes de alta temperatura y son adecuados para el intercambio de calor y otros campos;

Los tubos en espiral de acero inoxidable son fáciles de limpiar y adecuados para su uso en las industrias alimentaria y médica;

Agregar PVC y otros núcleos internos al tubo en espiral puede cambiar diferentes fuerzas de compresión;

Todos los productos (incluido el galvanizado) cumplen con los estándares SGS, ROHS, REACH, ambientales y de otro tipo.

Proceso de fabricación de juntas de tubería en espiral blindadas.

Parámetros técnicos del producto

Materias primas:

Tubo en espiral: cobre de berrylio estañado (sin plomo) o tubo en espiral

Núcleo del tubo: PVC Dureza 80.

Efectividad del blindaje:

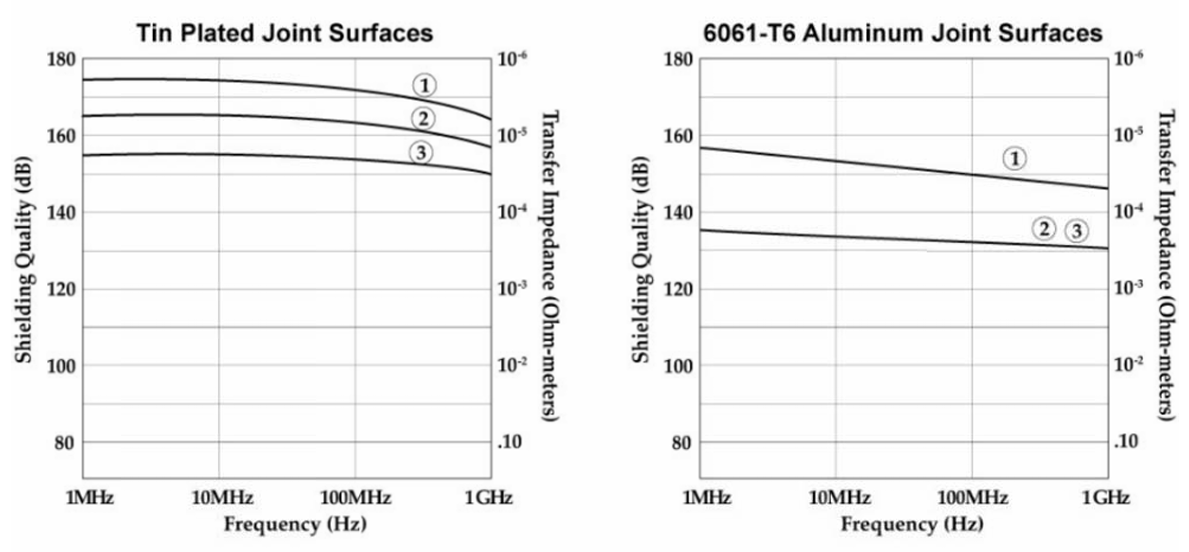

Calidad de blindaje: en la banda de frecuencia de 1MHz-1GHz, su efectividad de blindaje supera los 80dB (80dB-160dB). (Como se muestra en la siguiente figura)

Nota:

1. Junta de tubo espiral de cobre berilio estañado de fuerza elástica estándar;

2. Junta de tubo espiral de cobre berilio estañado de fuerza elástica media;

3. Junta de tubo en espiral de cobre berilio estañado de baja fuerza elástica.

Fuerza elástica de compresión

Las juntas protectoras de tubos en espiral de cobre y berilio se dividen en las siguientes dos fuerzas elásticas de compresión diferentes. La compresión ideal es del 25% del diámetro del tubo espiral. Dado que la presión está relacionada con el espesor de la materia prima de cobre berilio, el valor aproximado de la fuerza elástica está marcado en la siguiente tabla:

Entrega, envío y servicio.

Capacidad de entrega rápida

1. Plazo de entrega normal a granel: menos de 3 días;

2.Tiempo máximo para productos especiales: inferior a 7 días.

3. Plazo de entrega normal de muestra gratuita: menos de 2 días.

4. Plazo de entrega para productos especiales: inferior a 7 días.

5.Tiempo de finalización de la producción manual de muestras: menos de 7 días

Garantía de calidad confiable

Tiempo de respuesta de quejas de los clientes sobre la calidad: menos de 1 hora.

Tiempo de cambio de mercancías: menos de 1 día.

proporcionando una gama completa de informes de inspección de calidad para garantizar la calidad y confiabilidad de nuestro producto.

P1: ¿Qué es una junta de tubo en espiral de protección?

A1: Una junta de tubo en espiral de blindaje es un componente protector utilizado para blindaje electromagnético, generalmente hecho de material metálico y tiene una estructura en espiral. Su función principal es prevenir interferencias electromagnéticas (EMI) y proporcionar un camino conductor. A menudo se utiliza en diversos dispositivos y sistemas electrónicos para reducir la interferencia electromagnética y mejorar la estabilidad del sistema eléctrico.

P2: ¿Cuál es la función principal de la junta del tubo en espiral de protección?

R2: La función principal de la junta del tubo en espiral de protección es proporcionar protección de protección electromagnética, reducir la interferencia de ondas electromagnéticas externas en el equipo y evitar que las ondas electromagnéticas emitidas por el equipo interfieran con el entorno externo. Además, también puede proporcionar conexiones eléctricas y rutas conductoras hasta cierto punto para garantizar que el equipo funcione de manera estable en un entorno electromagnético complejo.

.

P3: ¿Por qué elegir una junta de tubo en espiral de protección personalizada?

A3: Las juntas de tubo en espiral de protección personalizadas pueden satisfacer con precisión las necesidades de aplicaciones específicas. Cada dispositivo tiene diferentes tamaños, formas y entornos de uso. La personalización puede garantizar el mejor efecto de protección y al mismo tiempo garantizar su adaptabilidad, durabilidad y conveniencia de instalación. A través de servicios personalizados, los clientes pueden elegir los materiales, tamaños, tratamientos superficiales y estructuras adecuados para garantizar que las juntas funcionen de manera estable en un entorno específico durante mucho tiempo.

P4: ¿Qué características se pueden personalizar para las juntas de tubo en espiral blindadas?

A4: Al personalizar juntas de tubo en espiral blindadas, se pueden ajustar las siguientes características:

Tamaño y forma: Personalice la longitud, el diámetro, el paso, etc. según los requisitos de tamaño del equipo del cliente.

Selección de materiales: seleccione diferentes materiales metálicos según el entorno de trabajo, como cobre berilio, acero inoxidable, aleaciones recubiertas de cobre, etc., para garantizar el efecto de protección y la resistencia a la corrosión.

Tratamiento superficial: como niquelado, plateado, dorado, etc., para mejorar la resistencia a la corrosión, la conductividad y las propiedades mecánicas.

Diseño estructural: Ajuste la estructura en espiral y el número de capas de la junta para optimizar el efecto de blindaje.

Adaptabilidad ambiental: personalice las características de resistencia a altas temperaturas, resistencia a la corrosión, impermeable y a prueba de polvo para garantizar un uso estable a largo plazo en condiciones extremas.

P5: ¿Cómo garantizar la calidad de las juntas de tubo en espiral blindadas personalizadas?

A5: Adoptamos un estricto proceso de control de calidad, desde el diseño, la selección de materiales, la producción hasta las pruebas finales, cada enlace se verifica estrictamente. Antes de la personalización, nos comunicaremos con los clientes en detalle para garantizar que el plan de diseño cumpla con los requisitos de la aplicación; Después de la producción de la muestra, se llevan a cabo múltiples pruebas (como blindaje electromagnético, resistencia a altas temperaturas, resistencia a la corrosión, etc.) para garantizar la calidad del producto. Durante la producción en masa, también se llevan a cabo controles y pruebas completos para garantizar que cada producto cumpla con los estándares.

P6: ¿Se pueden reutilizar las juntas de tubo en espiral blindadas?

R6: Las juntas de tubo en espiral blindadas generalmente se diseñan como componentes reutilizables, especialmente materiales metálicos de alta calidad y tratamientos superficiales para garantizar su durabilidad y larga vida útil. Sin embargo, el uso prolongado puede causar cierto desgaste o daño, por lo que es necesario realizar inspecciones y mantenimiento regulares. Si la junta está dañada o el rendimiento se degrada, el reemplazo oportuno puede garantizar que el equipo continúe funcionando normalmente.

P7: ¿Cómo elegir una junta de tubo en espiral blindada adecuada?

R7: Al elegir una junta de tubo en espiral blindada adecuada, se deben considerar los siguientes factores:

Requisitos de compatibilidad electromagnética del equipo: Elegir una junta con suficiente efecto de blindaje.

Entorno de trabajo: considere factores como temperatura, humedad y corrosividad, y elija materiales que se adapten al entorno.

Tamaño y forma: asegúrese de que la junta coincida con la interfaz del equipo y la ubicación de instalación.

Requisitos de durabilidad: elija materiales de alta durabilidad según la vida útil y el ciclo de mantenimiento.

P8: ¿Cuál es el tiempo de entrega de las juntas de tubo en espiral blindadas personalizadas?

A8: El tiempo de entrega generalmente depende de la complejidad y el volumen de producción de la junta. En términos generales, el ciclo de producción y verificación de muestras es de aproximadamente 2-3 días y la muestra de molde nuevo es de 15 días. Si el cliente tiene necesidades urgentes, podemos brindar un servicio rápido de acuerdo con la situación específica e intentar acortar el ciclo de entrega.
